вторник, 29 ноября 2016 г.

Проблемы с File URI SVN в Linux после Windows

Ситуация такова: в локальной сети имеется компьютер с именем, например, server. На нём расшарена папка с именем svn в которой я храню свои SVN репозитории. На том компе нет реального "SVN сервера", просто расшареная виндовая (samba) сетевая папка, в которой вручную создаются репозитории  (каждый в своей подпапке).

Как чекаютятся репозитоии в windows в таком случае: используется file схема пути, т.е. например  file://server/svn/MyProject и всё работает отлично.

И вот настал тот час, когда мне стало необходимо зачекаутить этот репозиторий и из под Linux-а. Тут ждёт первая проблема: file схема на линуксе работает только с локальными путями! Все остальные требуют сервера на удалённом компьютере (что у меня сейчас не возможно). Первое решение очевидное - просто монтируем сетевую папку например в /mnt/svn и оттуда чекаутим file:///mnt/svn/MyProject  и это действительно отлично работает! Кроме одного косяка... Работая под Windows-ом в репозиторий MyProject я добавил внешний (external) репозиторий MyProject2! И конечно же до него путь сохранился такой: file://server/svn/MyProject2  и при чекауте MyProject SVN не может слить его зависимость по пути file://server/svn/MyProject2.

То есть по хорошему у меня должен работать чекаут точно по тем же путям, что и в windows, что проблематично, но не возможного же не бывает...

Первое действие - создал в корне файловой системы папку /svn и примонтировал в неё сетевую папку server/svn. Всё ок, я могу чекаутить мой проект по пути file:///svn/MyProject  Теперь на хватает в пути всего-то слова server. К счастью в svn есть один альтернативный вариант написания пути: file://localhost/svn/MyProject.  Однако проблема  в том, что на линуксе SVN просто удаляет слово localhost из пути! И если оно написано не верно, то выводит ошибку и ни чего не делает. Плохо, что нет резолва IP и чекаута по сети и слово localhost - просто затычка, однако в моём простом случае это и было решением )

Так как localhost просто заглушка и ни чего не значит, то его можно заменить и на другое слово, например...  на слово "server" )  Беда только в том, что внешних конфигов нет, это слово зашито в коде SVN. Но разве ж это настоящая проблема?

Решение:
1. Чекаут исходников subversion svn co http://svn.apache.org/repos/asf/subversion/trunk subversion
2. Идём в папку subversion/subversion/libsvn_subr, открываем файл dirent_uri.c
3. Находим функцию svn_uri_get_dirent_from_file_url
4. Ищем код
if (strcmp(hostname, "localhost") == 0)
    hostname = NULL;
5. меняем на такой код
if (strcmp(hostname, "localhost") == 0 || strcmp(hostname, "server") == 0)
    hostname = NULL;
6. Билдим SVN

   sudo apt-get install autoconf
   sudo apt-get install libtool-bin
   sudo apt-get install apache2-dev libapr1-dev libaprutil1-dev
   sudo apt-get install zlib1g-dev

   ./get-deps.sh
   cd apr/
   ./buildconf
   cd ../apr-util/
   ./buildconf
   cd ../apr-util/xml/expat/
   ./buildconf.sh
   cd ../../..
   ./autogen.sh
   ./configure
   make //в папке subversion
7. Устанавливаем в систему В папке subversion/subversion/svn лежит бинарник с именем svn Я его просто копировал в /usr/bin Но может ещё понадобиться сделать
    sudo make install
Иначе некоторые зависимости не находит! Почему make install не ставит сам бинарник (у меня) - не ясно, курить скрипты лень )

суббота, 10 сентября 2016 г.

D3D12

Решил поломать код движка, да перевести на DX12. На удивление туго пошло осознание нового АПИ, пришлось потратить 4 вечера на минимальный порт. А вот и свежие восхитительные пиксели, отрендеренные на D3D12:



воскресенье, 12 июня 2016 г.

Работа с EEPROM 24C16 на STM32 контроллере

Понадобилось по-быстрому запилить простой "программатор" EEPROM микросхемы, да чтоб читать/писать память её можно было через юзерское приложение в Windows. И что-то я подзатупил изначально с адресацией памяти.

Для работы с EEPROM (и не только) в STM32CubeF4 библиотеке есть функции HAL_I2C_Mem_Read и HAL_I2C_Mem_Write, инициализацию I2C генерит приложение STM32CubeMX, в общем-то халява, осталось использовать функции, передать данные из/в компьютер и девайс готов. Однако меня сбил с толка параметр функций uint16_t MemAddSize, который может быть равен I2C_MEMADD_SIZE_8BIT или I2C_MEMADD_SIZE_16BIT.  В моей микросхеме 2048 байт памяти и логично предположить, что мне нужен вариант I2C_MEMADD_SIZE_16BIT,  т.е. 16 бит на адрес,ибо 8 бит хватит только на адресацию 256 байт.


А вот и нет. Память "побита" на блоки по 256 байт, выбор ID блока происходит через запись соответствующего ID в биты 1,2,3 байта адреса устройства:









Их можно трактовать как ID 256-байтного блока или просто как старшие дополнительные 3 бита адреса памяти (как в таблице и указано). То есть адресация здесь 11 битная.

Собственно, адрес _устройства_ получаем таким образом:  0xA0 | ((memory_address >> 7) & 0xE).  Нулевой бит по идее контроллируется библиотекой и делать операцию битового чтения & 0xF по идее не нужно. Но опыт подсказывает, что доверять библиотеке Cube от ST не стоит )

Вдруг кому сэкономит время )

суббота, 9 апреля 2016 г.

HDMI на FPGA Cyclone II

Запилил на своём борде с Cyclone II генерацию HDMI сигнала. Всё сделано так же как и в проекте HDMI для платы Марсоход3, только у меня разрешение картинки 800x600x60Hz


Для генерации разрешения 800x600 необходимо во-первых заменить параметры таймингов в файле HDMI_1280.v на эти

always @(posedge pixclk) DrawArea <= (CounterX<800) && (CounterY<600);
always @(posedge pixclk) CounterX <= (CounterX==1055) ? 0 : CounterX+1;
always @(posedge pixclk) if(CounterX==1055) CounterY <= (CounterY==627) ? 0 : CounterY+1;
always @(posedge pixclk) hSync <= (CounterX>=840) && (CounterX<968);
always @(posedge pixclk) vSync <= (CounterY>=601) && (CounterY<605);

А так же сгенерить свою PLL с 2 выходами клоков на 40MHz и на 200MHz. 40MHz - частота тактования пикселей, с ней всё ясно, а вот 200 MHz это частота тактования TMDS энкодеров (в HDMI применяется TMDS 10 битное кодирование), они тактоваться должны на частоте в 10 раз быстрее пиксельклоков, однако т.к. используются DDR выходы ПЛИС-а, частота тактования TMDS делится на 2, итого (40*10)/2 = 200MHz

четверг, 7 января 2016 г.

Симулятор квадрокоптера: симуляция щёточных DC моторов

Решил немного поразвлечься и запилить симуляцию щёточных моторов постоянного тока в Unity для виртуального квадрокоптера и не только.

Не думал о подобном ранее, но чуток покопавшись понял, что всё достаточно просто )
(Я далеко не физик/электронщик и могу что-то сам не так понимать или описывать, но тем не менее)

Щёточный DC схематически можно представить так:




R - сопротивление обмотки ротора.
L - индуктивность обмотки ротора
e - обратная ЭДС обмоток ротора.
J - момент инерции ротора

Из за вращения ротора в статичном магнитном поле в его обмотках появляется обратная ЭДС, создающая обратное напряжение в обмотках, которое ограничивает максимальные обороты движка (но не только оно ограничивает). Зависит линейно от угловой скорости ротора.

Так же есть ЭДС самоиндукции, появляющаяся при изменении тока, проходящего по обмоткам.
E = - L* (dI/dt)
- как видно тут участвует производная тока и самоиндукция будет влиять на работу мотора только когда ток меняется, КЭП.

e - величина линейная, зависит от угловой скорости ротора, равна k_e * w. k_e - константа обратной ЭДС.

Пользуясь вторым правилом Кирхгофа можно записать уравнение напряжения в моторе:

Vs = R*I + L*(dI/dt) + e;

тут Vs - напряжение питания мотора.

Не сложно переписать уравнение так, что бы выразить производную тока:

dI/dt = (Vs - (R*I) - e) / L;

Уже хорошо, но кроме тока нам интересны ещё и обороты движка, и крутящий момент же.
Для начала можно описать, так сказать, уравнение равновесия крутящих моментов:

Me = Mm + Mf + Ml

Me = электрический крутящий момент, т.е. момент, сгенеренный обмотками ротора.
Mm - механический момент ротора,  J* (dw/dt) где J - момент инерции ротора, кг*м^2
Mf - момент трения ротора, линейно зависит от угловой скорости, k_f * w,
Ml - момент внешней нагрузки на ротор.

w - угловая скорость ротора [рад/с]

т.е. Me = J*(dw/dt) + k_f*w + Ml;

Тут есть важная штука: "электрический" момент линейно зависит от тока на обмотках якоря и его коэффициент является одной из важнейших характеристик моторов. То есть "электрический" момент (Me) = k_t * I;

k_t * I = J*(dw/dt) + k_f*w + Ml;

Выразим производную угловой скорости ротора:

dw/dt = (k_t*I - k_f*w - Ml) / J

Теперь у нас есть 2 дифференциальных уравнения, которые можно проинтегрировать и получить графики работы движка.

Для проверки себя я заскринил реальный график реального движка, подложил в юнити в виде плоскости с текстурой под свой рисуемый график.

Изначально ничего не сошлось, т.к. я не корректно вбил коэффициенты. Плюс к тому не ясно для какого точно напряжения построен график и какое точно сопротивление было у движка, для которого он строился.  Коэффициенты то есть в даташите, но они немного отличаются от того, что на графике!

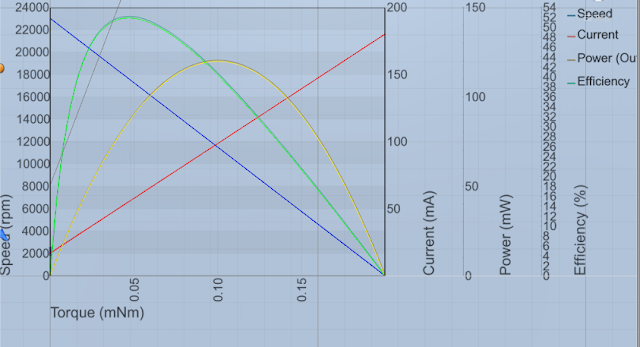

Что бы график сошёлся идеально, необходимо было крутить несколько коэффициентов. Это достаточно геморно и потому я использовал алгоритм оптимизации Левенберга-Марквардта для автоматической подстройки параметров ))) Критериями ошибок стали максимумы и производные графиков тока и оборотов мотора, а так же разница между идеальными и реальными экстремумами графиков мощности и эффективности, вот что получилось:




Тут gizmo используется для отрисовки графиков, под ними подложка с текстурой реальных графиков. Всё вполне совпадает )

А вот график по времени. Сначала включается питание мотора и потом по достижению максимальных оборотов питание отключается. Видны 2 всплеска на графиках - большой пусковой ток и выброс в отрицательную сторону при выключении.  Синий график - обороты, красный - ток.
